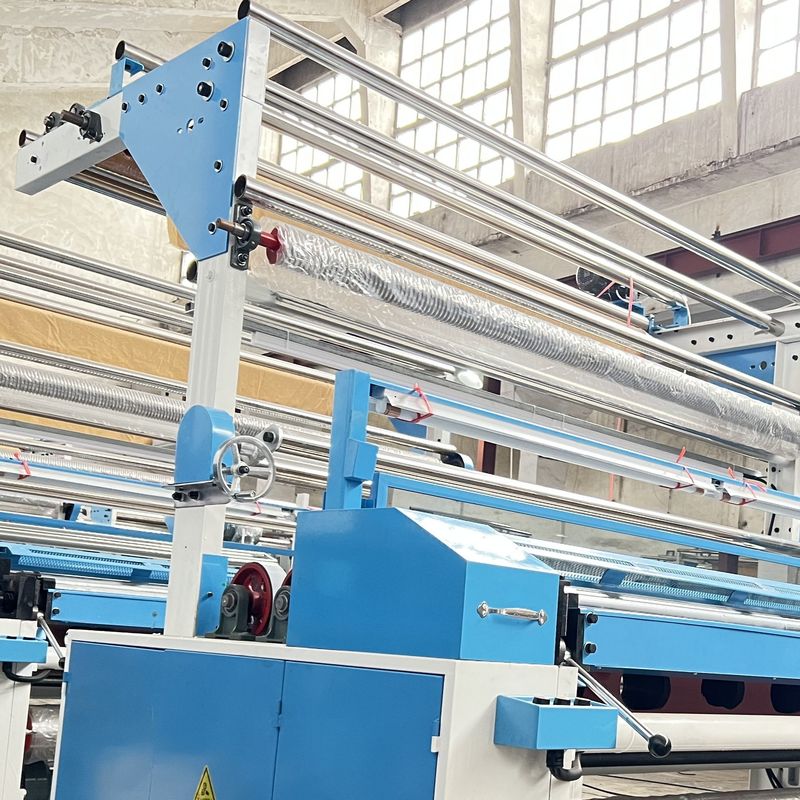

Machine d'inspection de tissu, machine d'essai, machine de mesure de la longueur du tissu
1) Elle est utilisée pour l'inspection et le roulage de toutes sortes de tissus chimiques, de coton ou de tissu gris intertexturé et de tissu fini.
2) Elle adopte la combinaison de VF pour la régulation de la vitesse et le réducteur, l'embrayage à particules magnétiques pour le contrôle de la tension, l'assemblage d'un compteur de longueur électronique et le rinçage latéral par rayons infrarouges.
3) Elle pourrait ajouter un dispositif d'aspiration latérale et un chronomètre mécanique importé.
Nom | Machine d'inspection de tissu avec machine à rouler et machine à enrouler le tissu |
Fonction | Inspection et roulage |
Largeur du tissu | 1800mm-3600mm |
Diamètre d'enroulement | Max 480mm |
Type de tissu | Tissu chimique, coton, soie finie |
Vitesse | 0-100m/min |
Type de correction de déviation | Mécanique |
Puissance du moteur principal | 1.5kw-3kw |
COULEUR | Bleu |
OEM | Oui |
Mots-clés du produit | Machine d'inspection de tissu avec machine à rouler et machine à enrouler le tissu |
Caractéristiques :
*Déroulement actif - contrôle de la tension
Les doubles rouleaux de déroulement sont entraînés par un moteur, ce qui facilite le déroulement actif du rouleau de tissu. Pour éviter les dommages ou la tension causés par la traction passive.
*Capteur d'arrêt de fin de tissu >> -efficacité
Il permettra une inspection continue du tissu, d'un rouleau à l'autre, sans avoir besoin d'alimenter à nouveau le tissu.
*Rouleau dansant - contrôle de la tension
Il se déplacera de haut en bas pour contrôler la tension, assurant la synchronisation des vitesses d'alimentation, d'inspection et de ré-enroulement.
*Inspection du tissu sur toute la largeur >> - contrôle de la tension
Écran d'inspection à angle fixe de 60 degrés qui a été vérifié des milliers de fois avec le moins d'influence possible sur la tension du tissu. C'est l'angle le plus approprié pour le tissu tricoté.
*Rouleau de défilement - contrôle des bords recourbés
03 ensembles de rouleaux de défilement et 01 ensemble de dispositif de soufflage d'air
1. Avant la table d'inspection, le rouleau de défilement ouvrira totalement le tissu lors de l'inspection.
2. Après l'inspection, le rouleau de défilement ouvrira à nouveau les bords recourbés du tissu pour assurer un alignement précis des bords.
3. Avant le ré-enroulement, le rouleau de défilement et le dispositif de soufflage d'air ouvriront une fois de plus le tissu et élimineront les plis pour une génération de rouleau parfaite.
*Compteur numérique
- Unité Mètre(M) et Yard(YD) en option
- Erreur inférieure à 0,1 m/km
- Longueur pré-réglée disponible
* Capteur d'alignement des bords
aligner avec précision les bords du tissu. Lorsque le tissu décline, la station de ré-enroulement se déplacera vers la gauche ou la droite pour l'alignement.
* Double rouleau de ré-enroulement
Sortie de rouleau constante par ré-enroulement de surface actif avec un double rouleau recouvert de caoutchouc.
Le compactage du rouleau peut être ajusté en fonction du rapport des rouleaux. Vous pouvez ajuster la dureté du rouleau (lâche ou serré) grâce à la molette.
Excellentes caractéristiques de la méthode d'inspection des défauts de tissu SL Garment
1) Livraison de tissu à faible tension et synchronisation de la vitesseCombinaison unique de dispositifs mécaniques et électriques pour rendre l'alimentation, la livraison et le ré-enroulement du tissu synchrones.
2) Inspection du tissu sur toute la largeur- avec un écran d'inspection à angle fixe de 45 degrés, le tissu peut être vérifié à l'aide de différentes options de visualisation et d'éclairage.
3) Longueur de tissu précise et machine de pesage en option.La longueur et le poids du rouleau de tissu peuvent être pris par des systèmes de mesure standard industriels avec des affichages numériques pour donner des évaluations cohérentes des rouleaux de tissu.
4) Contrôle du tissu extensible - avec système de rouleau de défilement et système de déroulage.Tissu contrôlé de l'entrée au système de guidage des bords électro/pneumatique pour une génération de rouleau parfaite.
5) Sortie de rouleau constante- avec double rouleau de ré-enroulement et processus d'ajustement de la dureté du rouleau. Les rouleaux traités sont ré-enroulés avec le minimum de tension et sont cohérents d'un rouleau à l'autre.
6) Options d'entrée et de sortie de tissu polyvalentes- Synchronisation avec d'autres opérations de production. Des systèmes optionnels sont disponibles pour différentes présentations d'entrée et de sortie de tissu, rouleau à rouleau, entrée de tissu continue et entrée et sortie en nappe.
7) Dispositif d'éjection de rouleau pneumatique- En option, les rouleaux lourds produits peuvent être poussés par les bras de vérin pneumatiques afin d'économiser la main-d'œuvre.
8) Système de collecte et d'analyse de données (système à 4 points)- En option, inspection du tissu à 100 % avec un logiciel pour une analyse précise des rouleaux de tissu et une impression.
9) Coupe linéaire automatique (coupe-bord de rouleau de tissu)- En option, coupe sur toute la largeur à la fin du rouleau traité, rapide et précise.
