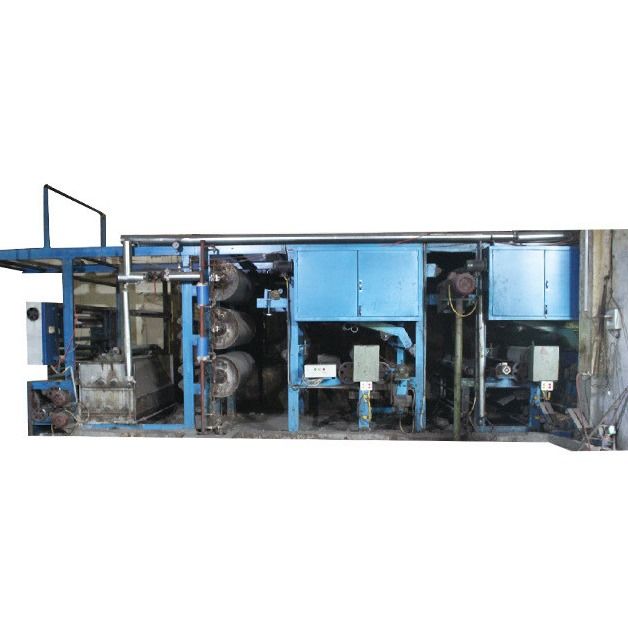

Minute du processus 15-100m de machine de brûlage de gaz de textile

Brûleur à gaz personnalisé pour machine à brûler industrielle professionnelle pour textiles en tissu

Introduction du produit :

L'exigence sur les qualités des tissus tricotés devient de plus en plus élevée. Le processus de brûlage des tissus tricotés est très important. En particulier pour le processus de rayonnage des tissus élastiques récemment populaire, si le brûlage est ajouté, le coût sera considérablement réduit et la résistance et les effets de surface du tissu seront améliorés.

Ce produit adopte les caractéristiques de produits similaires et utilise un brûleur MJA. Les buses du brûleur sont fabriquées avec soin, et un tube de refroidissement en circulation est équipé au niveau du brûleur pour le maintenir en fonctionnement pendant une longue période et assurer l'uniformité du feu. La durée de vie peut atteindre cinq ans, et la consommation d'énergie est réduite de 50 %, ce qui réduit considérablement les coûts de fabrication.

Caractéristiques :

1. Structure compacte, et la distance entre les rouleaux est faible.

2. Tous les rouleaux, à l'exception des rouleaux de transition, sont des rouleaux dynamiques, ce qui diminue la tension et évite les ondulations.

3. Le contrôle PLC et la régulation de la vitesse par conversion de fréquence assurent un synchronisme stable et évitent les ondulations.

4. Les châssis et les rouleaux de la machine ont une résistance mécanique élevée, ainsi qu'une faible tolérance d'ajustement et une transmission stable pour éviter les ondulations.

5. La transmission de type S multiple et la séparation des fils évitent les ondulations et le pelage et assurent un brûlage uniforme.

Paramètres techniques :

1. Distinction du véhicule : Gauche, droite

2. Largeur : 2 200 mm

3. Source thermique : essence, gaz naturel et gaz de pétrole

4. Consommation d'énergie : Prendre l'essence et une machine de 2 200 mm de largeur comme exemple : 10L/h

5. Vitesse : 40 à 100 m/min

6. Protection de l'environnement : équipé d'un dispositif d'élimination de la poussière ; conforme aux normes, sans pollution et à faible bruit

7. Modes de brûlage : contre-brûlage, coupe et brûlage

8. Réglage de la portée : cylindre de refroidissement de 570 réglable.

9. Traitement du point de rupture : le brûleur se tourne automatiquement dans une autre direction

10. Formes de refroidissement : vapeur, eau

11. Niveau de brûlage : supérieur au niveau 4

Application :

Cette machine est utilisée pour brûler les tissus comme le coton pur tubulaire et le polyester de coton chaîne, pour éliminer les impuretés et les poils à la surface des tissus.

Les principaux paramètres techniques :

1. Forme de la machine : alimentation des tissus en largeur ouverte avec type tubulaire, sortie des tissus en largeur ouverte avec type tubulaire.

2. Sens de la machine : gauche ou droite

3. Vitesse de la machine : 50-100 m/min

4. Largeur nominale : 1300 mm

5. Forme et méthode de passage du tissu : deux brûleurs (type radiant), double face (un positif et un négatif)

6. Pression comprimée du brûleur au cylindre : 0,245 Mpa

7. Ressource de chauffage : Gaz liquéfié ou essence (le dispositif de gazéification de l'essence est pris en charge par les utilisateurs).

8. La consommation de chauffage d'un seul brûleur : 20 m³/h

9. Mode de transmission : conversion de fréquence d'échange.

10. Puissance installée : environ 6,7 KW

La structure de la machine :

1. Châssis de la machine : utilise principalement des profilés en acier de construction, principalement des profilés en acier.

2. Dispositif d'expansion : utilise une paire de guides circulaires, sur deux anneaux de roulement hémisphériques latéraux.

3. Brûleur : chaque brûleur contient un brûleur et une buse. Le corps du brûleur est en fonte, à l'intérieur se trouvent deux canaux d'eau de refroidissement, les deux extrémités du corps du brûleur ont une vanne d'arrêt pour régler la largeur du châssis. La buse est poinçonnée par environ 2000 pièces de plaques en acier inoxydable de 0,8 mm, empilées transversalement les unes sur les autres. La rotation du brûleur est contrôlée par un cylindre et est équipée d'un dispositif de réglage de l'angle de feu fixe.

4. Tuyauterie : l'hôte est principalement en tube soudé de Φ2″, et est équipé d'un mélangeur, d'extincteurs et d'un dispositif anti-explosion de valeur électromagnétique, le tuyau de rouleau dans le brûleur est de Φ570mm et est équipé d'un injecteur.

5. Capot : est en acier inoxydable de 1,5 mm, sur le dessus se trouve un ventilateur à flux axial.

6. Extinction du feu : est en acier inoxydable de 2 mm, il y a une porte à chaque sens d'alimentation et de sortie, il est facile à démonter, le couvercle peut être entièrement ouvert, à l'intérieur de la boîte se trouve un tuyau de chemise à vapeur à deux rangées de trous, est entièrement en acier inoxydable.

7. Plaque de support à expansion active : est composée d'une roue d'alimentation excessive, d'une plaque de support et d'une barre télescopique, la barre télescopique a quatre normes, plage d'adaptation : 14″~55″.

Autres : le matériau du dispositif d'alimentation en eau est l'acier inoxydable.
